Conexión de sistemas mediante OPC
La biblioteca OPC Classic le permite conectar sus modelos de simulación con el mundo real mediante Comunicación de plataforma abierta (OPC por sus siglas en inglés). En este caso, conectaremos un modelo de planta de proceso con un Controlador lógico programable (PLC por sus siglas en inglés) del mundo real en System Modeler para permitir que se comuniquen entre sí mediante OPC.
Acceso a datos de producción
Con la biblioteca OPC Classic en System Modeler, es posible vincular sus modelos de simulación con el mundo real conectándose a servidores OPC.

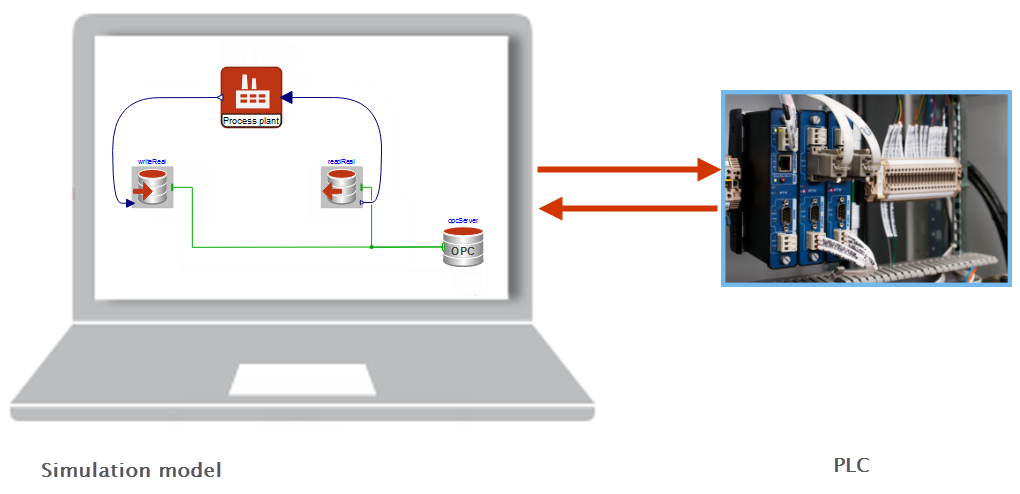

En este caso se utiliza la bilbioteca OPC Classic para probar un nuevo diseño de un PLC antes de que se conecte a la planta de proceso real. Se ha creado un modelo de planta de proceso en System Modeler, y el PLC puede comunicarse con el modelo mediante la interfaz OPC.
Se utiliza el PLC para controlar una pieza de maquinaria específica en la planta de proceso. Para hacerlo, el PLC necesita acceder a los datos producidos por esa maquinaria.
Los datos del modelo de planta de proceso se escriben desde System Modeler al servidor OPC, luego son leídos por el PLC externo. El PLC calcula una señal de control que se escribe de vuelta al servidor, desde donde la planta de proceso en System Modeler puede acceder a la señal. Revise el siguiente video para ver qué tan bien el PLC logra controlar el comportamiento de la planta.
Simule el modelo en tiempo real y represente la tasa de producción de la maquinaria y la señal de referencia. Podemos ver en la representación que el PLC puede controlar la maquinaria bastante bien, pero podría necesitar ajustes adicionales para reducir las oscilaciones iniciales.
Intercambio de datos mediante OPC Classic
Al modelar con OPC Classic, tiene control sobre cómo se debe leer o escribir los datos al servidor. Es posible seleccionar entre una amplia variedad de opciones, tales como la tasa de muestreo, cuándo debe comenzar el muestreo, con qué frecuencia debe actualizarse el servidor, y si desea muestrear de manera regular o irregular.
La salida de la planta se muestrea regularmente cada 0.2 segundos, y luego se escribe al servidor.
Este ejemplo muestra cómo usar OPC Classic y System Modeler para verificar el diseño de una planta de proceso PLC. Usando los mismos principios, también es posible realizar estimación de estados, monitoreo de datos, análisis de datos, simular evaluaciones de prueba y más.
